詳情介紹

SWC-WF型無伸縮法蘭式萬向聯軸器

發布于：2014-8-27 隸屬于：十字軸式萬向聯軸器

SWC-WF型無伸縮法蘭式萬向聯軸器特點及應用場合：聯接兩個不同軸線的軸系傳動，不能緩沖、減振，采用整體叉頭結構，軸承固定不用螺栓，避免了螺栓松動斷裂，便于維修，延長使用壽命，可靠性高，承載能力大、傾角大，可在β≤5°～25°工況下工作。適用于軋鋼機械、起重運輸、工程機械、石油機械及其他重型機

械，為滿足不同安裝型式要求，有七種結構型式：

BH型--標準伸縮焊接型；

BF型--標準伸縮法蘭型；

DH型--短伸縮焊接型；

CH型--長伸縮焊接型；

WH型--無伸縮焊接型；

WF型--無伸縮法蘭型；

WD型--無伸縮短型；

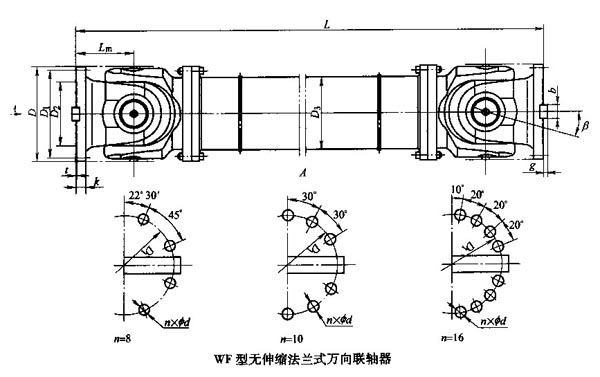

WF型十字軸式萬向聯軸器基本參數和主要尺寸(JB/T 5519-91) mm

型號	回轉直徑 D	公稱轉矩 Tn kN.m	疲勞轉矩 Tf kN.m	軸線折角 β	尺寸			轉動慣量kg.m²		重量 kg
型號	回轉直徑 D	公稱轉矩 Tn kN.m	疲勞轉矩 Tf kN.m	軸線折角 β	L_min	D₃	L_m	L_min	每增長100mm	L_min	每增長100mm
SWC180WF	180	12.5	6.3	≤25	560	114	110	0.248	0.0070	58	2.8
SWC225WF	225	40	20	≤15	610	152	120	0.636	0.0234	93	4.9
SWC250WF	250	63	31.5	≤15	715	168	140	1.352	0.0277	143	5.3
SWC285WF	285	90	45	≤15	810	194	160	2.664	0.0510	220	6.3
SWC315WF	315	125	63	≤15	915	219	180	4.469	0.0795	300	8.0
SWC350WF	350	180	90	≤15	980	267	194	7.388	0.2219	412	15.0
SWC390WF	390	250	125	≤15	1100	267	215	13.184	0.2219	588	15.0
SWC440WF	440	355	180	≤15	1290	325	260	23.25	0.4744	880	21.7
SWC490WF	490	500	250	≤15	1360	325	270	40.75	0.4744	1173	21.7
SWC550WF	550	710	355	≤15	1510	426	305	68.48	1.3570	1663	34.0
SWC620WF	620	1000	500	≤15	1690	426	340	127.53	1.3570	2332	34.0
